AA01プレスカブ改造計画 その32

AA01 プレスカブ for SALE

カブ売ります。
元々はFIのプレスカブだけど、キック1発でエンジンかかるし、まだまだ走れるしい色々手が入っている。 誰か乗ってくれ。

AA01 プレスカブ for SALE バーハングリップヒーター付

まずはお決まりのバーハン化。
グリップヒーターも付いてるしUSBのコネクタも仕込んである。 メーターはオリジナルのメーターなので

AA01 プレスカブ for SALE モンキーマフラー

マフラーはモンキーのマフラーに交換済み。
右のサイドカバーに収まってた電装系は左側とタンク下に移動。それに伴いバッテリーは小型化。

AA01 プレスカブ for SALE 縦目2灯LED

ヘッドライトはLEDの縦目2灯
キーオンでローが点いてハイビームにすると上下共に点灯。
プレートの脇についてるのがウインカー。

AA01 プレスカブ for SALE テールランプ

リアフェンダーはカットしてテールランプ、ウインカーはLED。
リアタイヤはSHIHFAの2.75ブロックタイヤ。
リアのショックも交換済み。ちょっとボロいけど。

AA01 プレスカブ for SALE

フロントフェンダーもカット済み。
フロントタイヤはSHIHFAの2.50ブロックタイヤ。
レッグカバーはとりあえず乗っかってるだけ。ボロいので交換した方がよいよ。

そのうちヤフオクに出そうと思うけど、欲しい人がいたらコメントください。

AA01プレスカブ改造計画 その31

AA01プレスカブ
今日はプレスカブの話だよ。
プレスカブの話はどうやら1年ぶりらしい。
90DXは蟻さんからの部品到着待ちな。

ここへきてやっと電装、配線周りが理解できるようになったので長い間懸念材料だったプレスカブのグチャグチャな配線をやりなおしたわ。

AA01プレスカブ配線引なおし
元々のギボシを全て切り落として110カプラーに付け替え。
メインのハーネスも90DX同様に30cmぐらい切り詰めたわ。

以前、これをやる時にけちって安物のギボシを使ったから外れやすかったりしたので全てカプラーに変更。
これでも見た目ゴチャついてるけど前はハーヘス折りたたんで詰め込んでたのでだいぶスッキリしたわ。

この画はまだ全部つなぎ終えてないけど、前はこれだから。
カブ AC-DCコンバーター

AA01プレスカブ配線引なおし
グリップヒーターの配線も一度バラして短く切り詰めたわ。
メーターの配線は一部を取りまとめて少しだけ延長。

いやいや、スッキリしたわ。

今年はカフェカブ参戦する? とかも考えてたけど、コロナの影響でカブonlyの紙面上で開催ということらしいので一応エントリーしてみたわ。

AA01プレスカブ改造計画 その30

プレスカブ タイヤ交換
カブのタイヤ交換したわ。

去年の年末ぐらいから換えるならブロックタイヤだよね、ってことでどれ着けるか考えてたんだけど、まぁ、安いのでいいやと思いアウスタでSHIHFAオーダーしようとした矢先2.50はあるけど、2.75が欠品。
ちょっと悩んで、じゃあDEESTONEでもいいや、と思ったら、DEESTONEは2.50が欠品。
やっとやる気になったのに、うまくいかない。入荷時期を問い合わせたら4月頃っていう返答だったんだけど、先週になってやっとDEESTONE入荷のお知らせメールが来たから、速攻でオーダーしたら向こうの手違いでDEESTONE入ってこないってメールが来て、どうします? って。
そうこうしてる間にSHIHFAが入ったよ、っていうんで、結局SHIHFAの2.50と2.75を1本づつ購入。
前後それぞれ1サイズアップね。
フロントも2.75でもタイヤ自体は入りそうな予感してたんだけどリムが1.20なので無理せず2.50にしたわ。

プレスカブ タイヤ交換

あのねぇ、タイヤ交換とか、MTBのDHバイクとそんなに変わんないんじゃね? と、ちょっとなめてたんだけど、ちょっとどころか全然硬いわ。
外すのはそうでもないけどね、入れるのがね。で、痛恨の4パッチ当てたけど、それでもまだ漏れてる風なので諦めて新しいチューブ買ってきたわ。

で、どっかのウェブサイトにあったようにタイラップで縛って入れた。
結局、みんなどこで失敗してるかっていうと、はめるときにタイヤレバーでチューブ噛んじゃうわけでしょ。
なんだアレ、結構注意してたし、楽勝って思ったけど…。

タイラップで縛ると、チューブは全部タイヤの中に隠れるから、タイヤレバー使ってもチューブに触れることないし、そりゃ噛まないよね。
何事も経験だよ。

結果、格好良くなったんだけど、サイズアップした分、センタースタンド立ててもギリギリになっちゃった。リアショックも純正品よりちょっと長いしな。
跨った感じは、ちょっと高くなったかなぁ、って感じでまぁ、満足してるけど、なぜか身体中バッキバッキに痛いわ。

あと残ってるのは、ライトの件とか細々したのがペンディングのままだわ。
まぁ、そのうちやるわ。

AA01プレスカブ改造計画 その29

カブ メーター照明LED化
いやぁ、平成から令和に代わって世の中10連休らしいけど、バッタバタの3月からあっという間に4月が終わってやっと休みな気分。
午後からは雨だっていうから、じゃあ降り出す前になんとかしよう、って今日は地味な作業だよ。

LEDに交換したらなぜかつかなくなったメーター照明。他のインジケーターは整流なのにメーターランプは交流っていうカブの変な仕様。
例によってじーっと観察。
ふむふむ、黄色い線は交流で黒い線がキーオンで流れる整流な訳ね、ってことでどこか違うところから黒い線引っ張ってくればいい訳だ。

カブ メーター照明LED化
カプラーからコネクタ外して直接繋いでみる。LEDがつくことを確認。
まぁ、隣にあるからこれを分岐することにするわ。

カブ メーター照明LED化
余った黄色い線はこのあと絶縁テープで巻いて処理。
ハイ、点きましたよ、っと。

カブ テールランプLED化
続いてテールのLED化。
これもLEDに変えたらブレーキかけた時はつくけど、エンジン始動時にはつかないってなんだよ。
「テールも交流ですよー」ってコメントもらったのでコンバーター作ったけどまだ実装してなかったのをやっつける。
お手製コンバーター咬ませたらこれもあっさり解決。やればできるじゃん。

カブ テールランプLED化
コンパクトなのでテールランプの後ろに収納できてスッキリ。
これで全ての灯火類がLEDになったわ。

カブ LED縦目2灯化
残る作業はヘッドライトのハイビームで上下2灯点けたい件。
分岐して繋げばいいんだよねー、と思ってたらドッコイ、ハイでもローでもどっちも点いちゃう。
冷静に図に落としてみたら、あーこれダメね、ってことで作戦練り直し。

あんなに天気良かったのに、予報通り雨降ってきたので今日はここまで。
明日できるかなー?

AA01プレスカブ改造計画 その28

カブ LED縦目2灯化
縦目2灯着いたわ。

ブラケットは前回作ってあったので、今日は組み付けて配線すればよかったんだけど、これが結構面倒なことになってしまったわ。
LEDの配線はライトの付属してた線で届くのだけど、脇につけたウィンカーの線が届かないのはわかっていたのでケーブルを購入して延長。
アースは結局コンバーターから出てるアースを分岐した。

LEDもハイビームにした時は上下同時につけたいと思って、下側のプラス線を分岐させたけどコンバーター側のWギボシが在庫切れて作業できず。orz

カブ LED縦目2灯化
カブ LED縦目2灯化
ウィンカーも動くし、上下それぞれつくのを確認して今日はここまで。
ちょっと思ってのと感じが違うけど、まぁ、満足。

早くタイヤ来ないかな。

AA01プレスカブ改造計画 その27

カブ LED縦目2灯化
カブのヘッドライトをLEDに挿げ替えるプランが着々と進んでる。
前回ブラケット作るところまでやったので、今日は配線と実装。

とりあえず着けてみたけど、ちょっと見た目にもショボいし、ビヨンビヨン揺れるのでこれ作りなおしだな。

カブ AC-DCコンバーター
まずはDC化。
これは手っ取り早くコンバーターを購入。こんなの、どうせ中国製でしょ、と思って探したけど同様のものが見つけられなかったのでAmazonで。
コネクターを切り落としてギボシに付け替え。

カブ AC-DCコンバーター
コンバーターはフレームに沿って取り付けてもライトの配線が届くのでこれはOK。
プレスカブなのでカゴの前まで延長するハーネスがついてるんだけど、ウィンカーの線も一緒になってるので撤去できず。
これは後で考えるわ。

しかし配線ひどいことになってるので、そのうち整理しないとだな。

カブ LED縦目2灯化
縦目2灯にして、エンジン始動時に下のライトが点灯、ハイビームにしたら上下どっちも点くと思ってたら上しか点かない。そういうものか。
点灯することが確認できたので、ブラケットの作りなおし。
フレームっぽくして3点で固定してるのでこれで大丈夫だろ。

ついでにウィンカーもここにまとめるつもり。
これ線が微妙に届かないので延長しないといけないわ。
ウィンカーのアースってボディアースでもいけるのかな?

カブ AC-DCコンバーター
テールランプをLEDに替えようとしてうまくいってないんだけど、カブのテールはブレーキかけた時はバッテリーからの直流だけどエンジン始動時は交流なんじゃない? って、コメントもらったので調べてみたらその通り。メーター照明もだよ。なんだよ、ややこしいな。

ということで、コンバーター作ってみる。
思いの外コンパクトにできそうなのでテールランプの後ろに納まりそう。
メーター照明はどっか別のところから引っ張るか。

AA01プレスカブ改造計画 その26

カブ LEDヘッドライト
今週も大陸から色々届いているのであいた時間にごにょごにょ。

カブ LED テールランプバルブ
まず、テールランプ用のLEDバルブが届いたので交換してみたんだけど、エンジンかけても点かず。
ブレーキ握ると点くんだけど小さい方?(弱い方?)が点かない。
外して直接電源繋げばどちらも正常に点くのになんでだろ?
結局原因がわからないので元に戻したわ。

カブ LED メーターバルブ
メーター内のランプ、なぜか3速のランプだけがウェッジ球。
これさ、1個¥10しないんだぜ。なので5個買ったけど、送料も無料というか込みというか、配送代で赤になっちゃうんじゃないの?
これは問題なく点いたわ。

これ以外のやつは前回交換してあったんだけど、この前夜走っててメーター自体の照明がついてないことに気がついたのね。
LEDが死んでるか配線が間違えてるかどっちかだと思って、別のLEDに変えてみたけど点かず。元々ついてたバルブに戻してみたら普通につくのよ。
ということで配線がおかしい訳ではないけど、これも原因不明。

カブ LEDヘッドライト
で、LEDライト。これは縦目2灯にしたいので2個買った。
流石に値段なりで外見も中身もショボいけどまぁいいや。
とりあえず例によってアルミを切り出して「エイや!」って曲げてブラケット作ったところで日没終了。
実際に取り付ける時は1回ばらしてコーキングしないとダメっぽいわ。
明るさとか色とかもみてみないと判んないし。
あと、コンバーター買わないとダメだ。

AA01プレスカブ改造計画 その25

カブ ウィンカー LED化
今日は朝からロクなことがないんだけど、ここ1番の難関を難なくクリアして時間の余裕ができたので、滞ってたウィンカーLED化の続きな。

カブ ウィンカー LED化
リレーとバルブを変えてもうまく動かない件は原因が判っているのでまずそこから。
メーターのハーネスを切断してダイオードをかませる。この辺をよく読めばそんなに難しいことないと思うけど、読んでも解らない人は素直に市販の変換ケーブル買ったほうが簡単。
FIのプレスカブなので接続がギボシでなくカプラー。なのでカプラーの間に噛ませるのを作ろうかとも思ったけどかさばるの嫌だったので切って噛ませることにしたわ。

ウィンカーインジケーターにつながるライトブルーとオレンジの線を切ってそれぞれにダイオードを噛ませる。
ダイオードは取りまとめてランプに繋がるオレンジの線へ。
余ったライトブルーの線はグリーンのアース線に合流。
これでOK。

カブ ウィンカー LED化
ヒシチューブで保護して出来上がり。

カブ ウィンカーリレー
大陸から買ったウィンカーリレーは情けないピーピー音が恥ずかしいくらい外デカい。
これなんとかならないかと思ってとりあえず割ってみたら、ブザーっぽいのが見えたので線切ったら黙ったわ。
音出なくなったけど、無音っていうのもなんか寂しいな。ウィンカーブザー買うか? また配線直すの面倒だけど。

カブ ウィンカー LED化
まぁ、これで前後左右4灯ともLEDになったけど色がちょっと白っぽくて安っぽい。
安っぽい、って云うか安いからしょうがないね。

カブ LED メーターバルブ
カブ ウィンカー LED化
LEDのメーターバルブも届いたのでこれも交換。これもやっぱり光が白っぽい。
このLEDだけ桁違いに高くて1個80円。なんでだろう? 小さいから製造コストかかるのかな?

カブ LEDテールライト
あと、届いたのはLEDのテールランプ、ウィンカーと一体のやつね。

LEDナンバー灯
LEDナンバー灯

LEDウィンカー
バーエンドにつけられるLEDウィンカー。

この辺は後々。

メーターの3速のところのバルブとテール用のLEDバルブは到着待ちでそろそろ来るはず。
ヘッドライトはバルブの交換だけじゃなくてそっくり別物に変える予定で仕込んでる。

いやぁ、しかし今日の運の悪さはなんだったんだろう?

AA01プレスカブ改造計画 その24

カブ スマホホルダー
今日は暖かかったわ。
このところいろいろと浮き沈みが激しくてモヤモヤしてたんだけどSpice Hut行ってカレー食って話ししてきたら気分晴れたわ。
その後、ちょっと欲しいものがあってBEAMS行ったら閉まってて、何、今日一斉に休業な訳?
あてが外れちゃったのでそのまま帰って溜まってた作業することにしたわ。

カブ ウィンカーリレー
カブ ウィンカーLED化
カブ USBモジュール
寒くてやる気の出ない間に、大陸にオーダーしてたものが続々と届いてる。
上からICウィンカーリレーとLEDウィンカーバルブ。
最後がUSBのモジュール。以前作ったスマホホルダーにUSB電源付けようって思って仕込んでたネタ。
これだけ買って¥1,000に満たないって、大丈夫かよ? って感じだけどとりあえず全部動いた。

USBのモジュールは12Vから5Vに降圧するの探してたら口のついてる都合のいいのがあったので買っておいたヤツ。
これ探してる時にいろいろ見てたら、100均のシガーソケットのアダプターをばらして線繋いでるの見つけたので、あ、それもアリね、って感じで買ってきてバラしてみたのが下のヤツ。

カブ USBモジュール
カブ USBモジュール
2Aのを探したら2口のしかなくて、それだと高さが収まらないので外して1口のに付け替えた。
中華モジュールとどっち使うか考えたけど、中華のはそのまま収まりそうだったので今回はこっちを採用。

カブ USB電源配線
ブラケットをソケットの形に削ってタイラップで縛っただけ。
配線はギボシをつけて、さて、どこから電源取ろう。
バッ直は嫌でキーをオンにした時だけ通電して欲しいから、いろいろ調べたらホーンの配信から引っ張ってくるのが良さそうなんで繋いでみたけど動かず。
モジュール自体が死んでるんじゃないかとバッテリーに直接繋いだら動くし、なんでかなと思ったけど、ホーンだとスイッチ押してる時しか通電しないじゃん。
なのでグリップヒーターに繋がってる黒い配線に割り込ませることに。
ギボシをダブルのものに付け替えて、アースは元々ダブルのギボシになってるのが片方空いてるので、それぞれ差し込んでキーをひねったら無事作動。
防水処理は何もしてないのでそこだけちょっと心配。とりあえずの蓋でも作るか。

マフラーをモンキーのに変えたら、レッグシールド止めてるネジがマフラーの下になって、マフラーずらさないとレッグシールド外せないって面倒だわ。

カブ ウィンカーリレー
ウィンカーもLED化しようとして、この前ウィンカーリレー取り替えようとしたんだけど、ずーっとウィンカーリレーだと思ってたのが別物でウィンカーリレーどこよ? ってFIのプレスカブはサイドカバーの中じゃないのな。

カブ ウィンカーLED化
リレーとバルブ変えるだけで楽勝だと思ったのに。
とりあえず1個だけ変えてみたときは普通に動いた。2つ目も問題なし。これで後ろはOK。
前も1個変えてみる。動くよ。で最後のやつ変えたらハザード状態に。orz
あぁ、これダイオード噛ませないとダメなやつね。とりあえず後ろだけ元のバルブに戻して今日の作業は終了。

ウィンカーリレーだけど、まぁ、動くからいいんだけど、笑っちゃうくらいチープな音でピーピー鳴るんだよね。
大陸から買うと届くのに時間かかるけど別のも探そう。

AA01プレスカブ改造計画 その23

二輪小型AT一発試験
鮫洲に行って小型AT一発試験の申し込みして来たわ。

実は先週も行ったんだよね。先週は年明けすぐだったからかガラガラだったわ。
先週は概要だけ聞きたくて、入口入ってすぐの案内窓口で「二輪小型ATの試験受けたい」って云ったら1番の窓口で聞け、と。
1番窓口に行ったら用紙渡されて、記入したら2番へ、と。
で、2番窓口へ行ったらいきなりお金払う段で「試験時とかはどうなるんですか?」と聞いたら、今なら今日受けられるよ、って云うんだけど、いやいや、今日は無理、って断った。
事前に調べた情報では要予約なはずなので、もう1回聞いたけど受けられる、って。
どの道その日に受ける準備は何もしていないので1番の窓口に戻って聞いたら総合窓口で聞けと。なんだよ、たらい回しだわ。

最初と同じ担当者「二輪の小型ATの試験を受けたいが、試験日について教えてくれ」と聞いて初めて説明書きの紙が出て来て、その紙には技能試験は要予約と記されてる。ほら、やっぱ予約しなくちゃダメじゃん。普通車の免許見せてるから学科は免除でしょ。技能試験だけでしょ、って判るだろ。
「ほら、ここに要予約、って書いてありますよ」って云ったら「あぁ、そうですね。詳細は2Fの窓口で」って、楽な仕事だな。

2Fの窓口では水曜日にしか受けられないことを告げると1月は16か30、2月の13、いずれも午後なら空きがあると。
コース図は予約の際にしか渡してくれないってさ。
水曜日でも受けられることを確認してこの日は退散。

寒いのはやだなぁ、と思いつつも思い立った時にやらないとズルズルとそのままになっちゃうわ、と今日予約して来た次第。
試験は2/13(水)の午後。時間はまだある。

不安要素はまず1本橋。スクーターだとタイヤと地面の接地面が見えないんだと。
カブしか乗ってないからウィンカースイッチが左右違うし、止まった時は右足着くし、そのあたりか。
まぁ、1回目はお試しで、2回目で取れたらいいんじゃない。

しかし、コース覚えられんのかな、これ?

カブ リアショックカラー

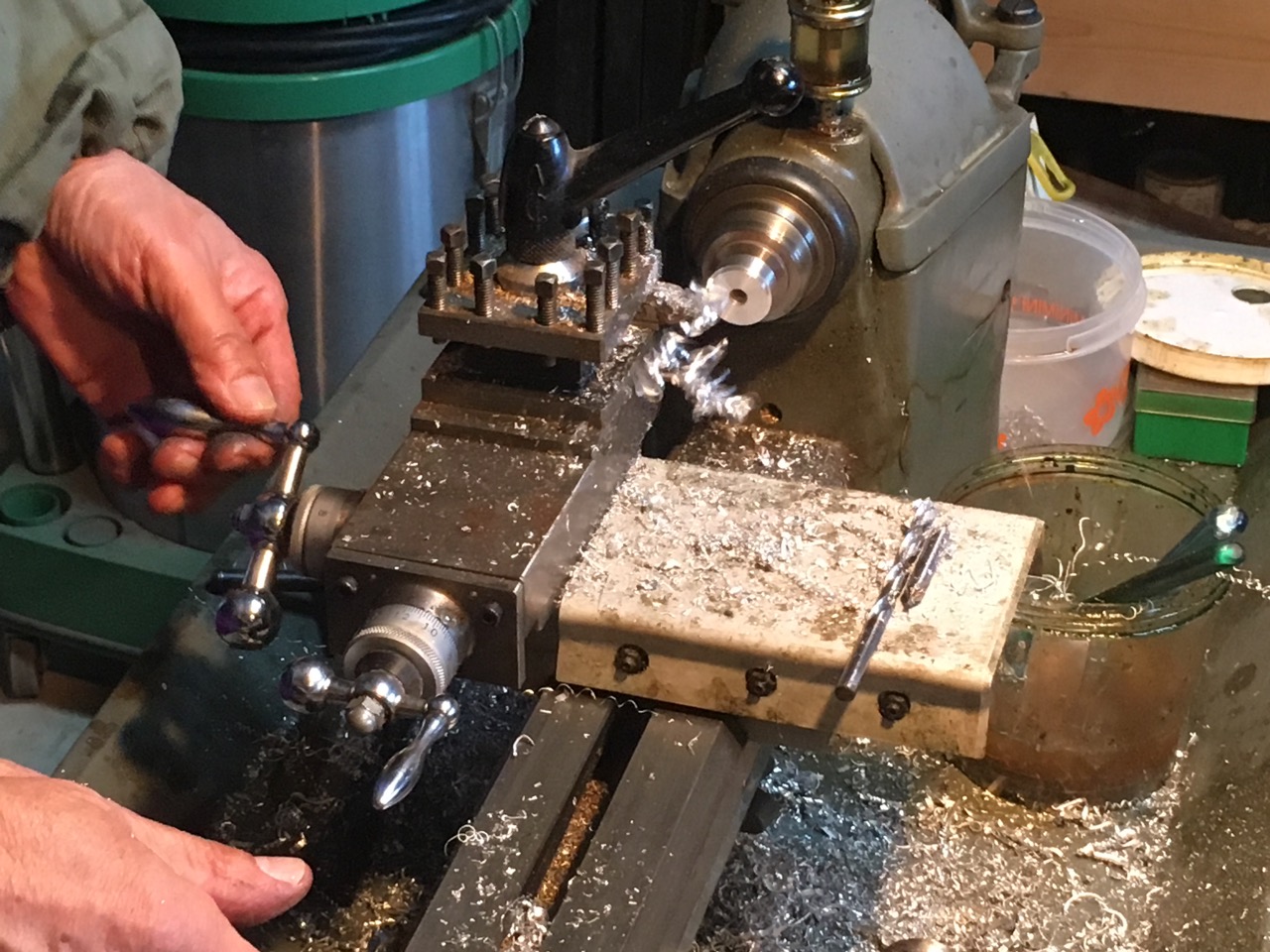

鮫洲で予約済ませて帰って来たら、頼んであったリアサスのカラーが届いた。

カブ リアショックカラー
正月に持って帰れるかと思ってたけど、向こうものんびりしてるし、中ぐりバイトがないからどうするかな? とか。

プレスカブ リアショック交換
5mm外側にオフセットしたので、ほら、これでサスアームと干渉する心配はなし。

プレスカブ リアショック交換
上側はネジの掛が浅くてチョイ心配だけど、締めたらなんとかなりそう。

プレスカブ リアショック交換
商品説明には340mmって書いてあったけど、やっぱりもうちょっと長いよね。
タイヤとフェンダーのクリアランスがだいぶ大きくなったけど、これならタイヤを1サイズアップしても問題なさそう、って結果オーライ。
跨ってみるとちょっと高くなったし一番ソフトな設定にしたけど元のやつよりだいぶ硬い感じだわ。
時間のあるときにばらして塗り直そうかと思ったんだけど、手持ちの工具だけでは分解できそうもないので汚いまま。
問題があれば元のに戻すか新しいの探せばいいか、どうせ¥100だし。

プレスカブ リアボックス
ついでにリアボックの蓋のリブのところに穴開けて100均のゴムネットつけられるようにした。
ちょっと便利になるかしら。
